技术白皮书:STAN厚锡与T600甲基磺酸/硫酸体系的工程实践随着现代电子元器件向高密度封装、细线条及复杂布线方向快速演进，印制电路板(PCB)的表面处理工艺面临着更为严苛的技术挑战。化学镀锡工艺由于其生成的镀锡层具备优异的平整度、良好的焊接性能以及与共晶焊料的相容性，在表面处理领域中占据了重要地位。
本文将围绕中镀科技研发的STAN化学镀厚锡与T600化学镀锡两大核心药水体系，深入探讨其在满足无铅环保要求、解决高纵横比盲孔/通孔塞孔及应对复杂回流焊、波峰焊工艺中的技术优势与实际应用案例。
一，满足无铅环保与多重热循环要求的表面处理工艺
在当前全球RoHS2.0、REACH等环保法规收紧的背景下，电镀与化学镀药水体系的无害化是实现合规生产的先决条件。STAN与T600体系在配方设计之初即严格执行有害物质限制标准，属于环保型表面处理工艺:
保合规特性:确保全程无铅(Pb)、无镉(Cd)、无汞(Hg)、无六价铬(Cr6+)、无PBB及无PBDE，对接现代高标准无铅电子装配生产线。
二、 核心药水体系技术特性对比分析
针对不同的生产场景与底层设计需求，中镀科技提供了两种具备互补特性的化学镀锡体系，其工艺参数与适用场景如下表所示：

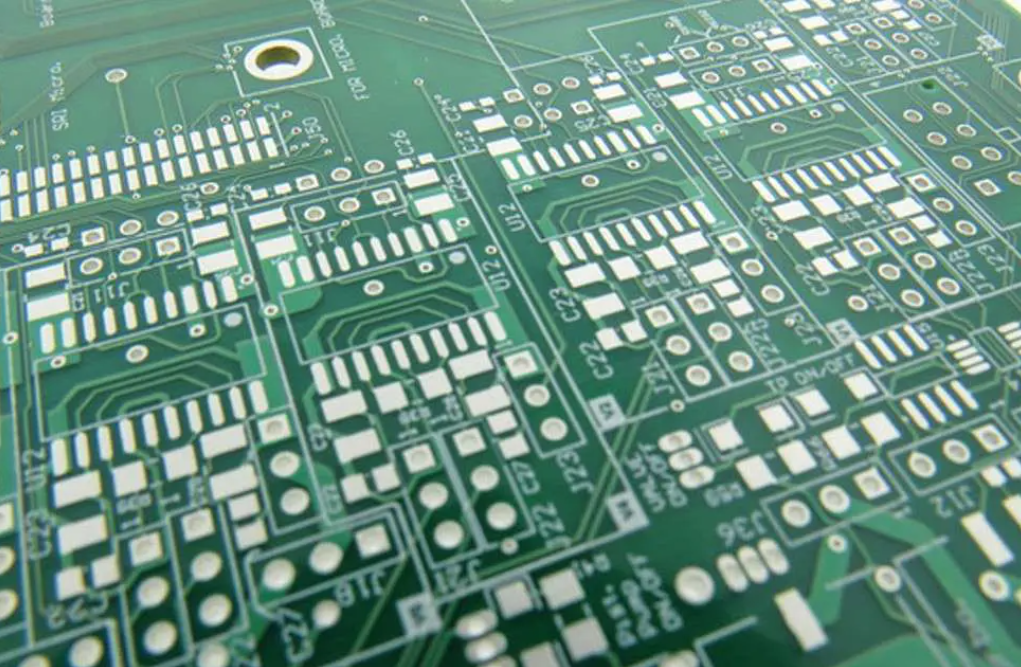

1.STAN化学镀厚锡
可沉积层厚度:1.0-6.0um，能够满足超厚锡层的定制化需求。
化学反应体系:纯铜表面自催化/置换反应，镀层外观呈现哑光状态。
电气/能源需求:生产过程中无需通电，不需要配置阳极，显著降低了配套设备的复杂度。
关键技术突破:可全面替代传统的电镀锡工艺，从根本上消除了微观结合力的安全隐0患。主流应用领域:具备极高的热稳定性，能够满足多回流焊与高强度波峰焊的工艺要求。

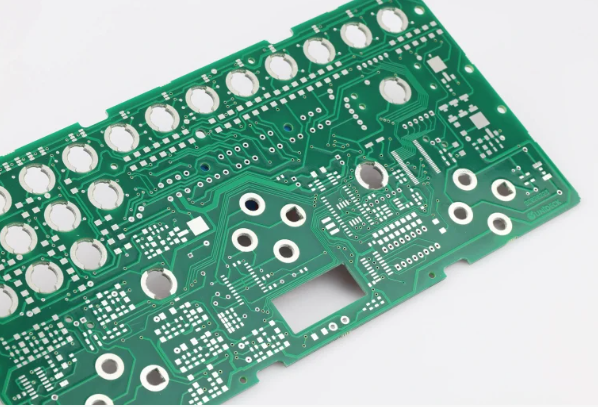

2.T600化学镀锡
可沉积层厚度:1.0-1.2um，适合标准精密布线的厚度控制。
化学反应体系:采用甲基磺酸、硫酸稳定平衡体系。
电气/能源需求:工艺柔性高，适配高密度垂直线、水平线以及卷对卷连续生产线。
关键技术突破:配套先进的去离子与抗氧化技术，在长期运行中锡须抑制效果显著。
主流应用领域:专门针对高纵横比通孔、盲孔、精密细线及塞孔结构设计，深镀能力强。
三、复杂结构与高厚度要求的核心技术优势
1.消除电镀盲区与替代电镀锡工艺
STAN化学镀厚锡工艺能够在无需通电、不需要阳极的条件下，在纯铜表面沉积出1-6um厚度的哑光 锡层。相比传统电镀锡工艺受电力线分布不均导致的高低电流区厚度差异，化学镀工艺依托溶液化学反应，确保了极其优异的均镀能力(Throwing Power)，可替代现有的电镀锡工艺，避免了微观层面的结合力分层风险。
2.高纵横比孔道深镀与锡须抑制
T600工艺采用特殊的甲基磺酸与硫酸混合体系，其药水渗透性与扩散率经过深度优化。在面对高纵横比的通孔和盲孔时，能够有效带走孔内残留的微量杂质，使镀液顺畅交换。配合原厂提供的去离子与抗氧化技术，能在长周期运行中抑制由于铜锡金属间化合物(IMC)过度生长带来的应力问题，从而有效规避了引发电路短路的“锡须”缺陷。
四、典型客户应用实例与失效改善分析
[客户实例】某多层高频通讯板制造企业高纵横比盲孔塞孔改善实践项目背景:华南某知名PCB生产厂家在承接一批5G高频通信多层板订单时遇到了技术瓶颈。该款电路板设计包含大量细线布局，且存在纵横比大于12:1的超深盲孔与盲孔塞孔结构。原先使用的普通化学镀锡药水在频繁的后续回流焊中，由于镀层厚度不均以及盲孔内部药水交换不良，频繁导致孔壁结合力不足、孔内锡层析出不连续。在中性盐雾测试(NSS)以及后续的多次波峰焊受热后，产品局部出现氧化剥离现象，综合良率难以维持在量产标准线上。
解决方案:该企业技术团队引入了中镀科技的T600化学镀锡工艺(配合配套去离子与抗氧化技术)，并在局部大电流或厚锡特殊区域辅助导入STAN化学镀厚锡工艺。两款药水在细线、复杂布局以及水平垂直双向生产线上展现出了优异的兼容性:
1.通过T600体系的优异润湿性能，使药水能彻底、均匀地注入高纵横比盲孔深处，盲孔内部成功实现了1.0-1.2m的均匀沉积，消除了局部漏镀点。
2.配合抗氧化技术，使得镀层在历经多回流焊与高强度波峰焊的高温热冲击后，依然保持致密的哑光外观，未发生金属间化合物(IMC)的异常恶性扩散。
项目成果:经过数条生产线的持续应用与反复优化经验积累，该系列高频通信板的塞孔可靠性缺陷率显著下降，产品顺利通过了各项环境耐受性评估，为客户后续的稳定大批量交付提供了坚实的技术支撑。
